環(huán)氧樹脂通常作為膠粘劑、涂料和復(fù)合材料等材料的基體，廣泛應(yīng)用于建筑、機械、電子電氣、航空航天等領(lǐng)域。一個完整概念的環(huán)氧樹脂組成物由四個方面的成分組成（見圖1）。但實際應(yīng)用時，不一定四個方面的成分都要具備，但樹脂成分**包括固化劑，可見固化劑的重要性。

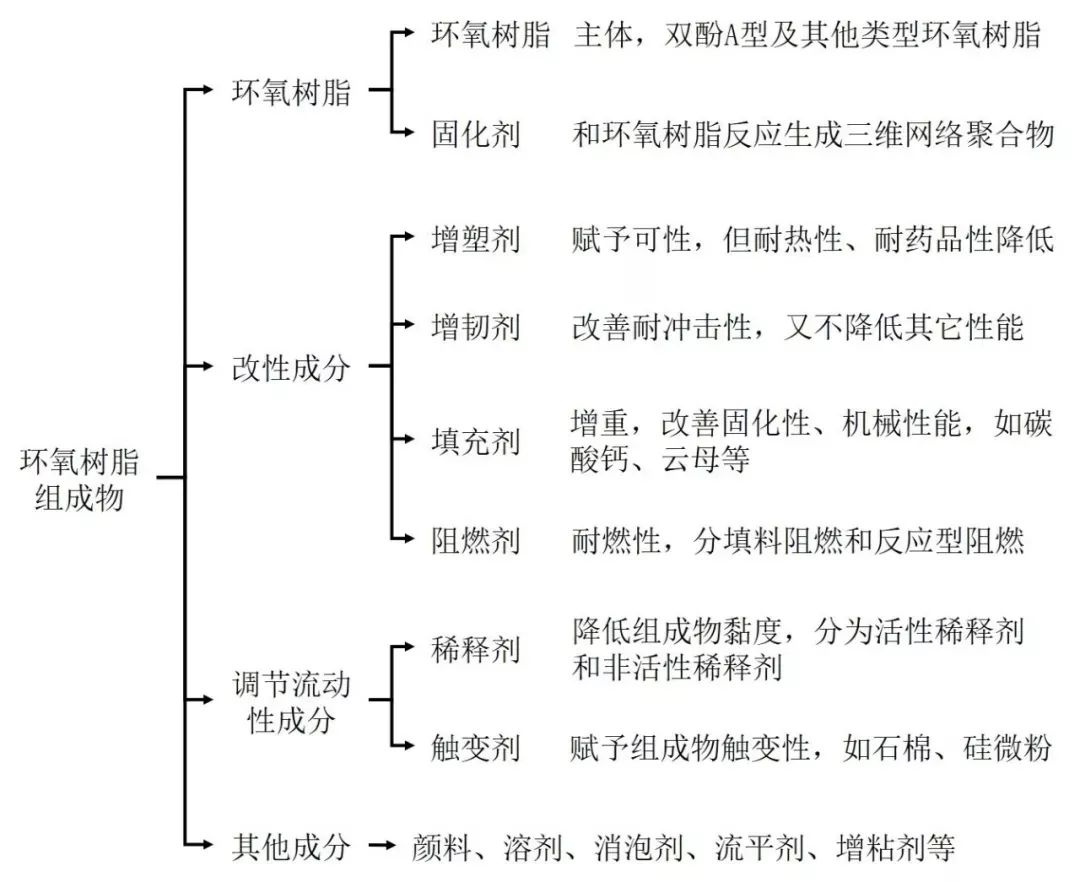

△圖1 環(huán)氧樹脂組成物的各成分及其作用

環(huán)氧樹脂之所以能廣泛的應(yīng)用，就是這些成分多變配合的結(jié)果。尤其是固化劑，一旦環(huán)氧樹脂確定后，固化劑對環(huán)氧樹脂組成物的工藝性和固化產(chǎn)物的終性能起決定性作用。

1.1 按酸堿性質(zhì)分類

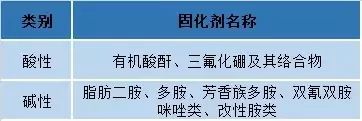

表1 按酸堿性質(zhì)分類

1.2 按反應(yīng)性和化學(xué)結(jié)構(gòu)分類

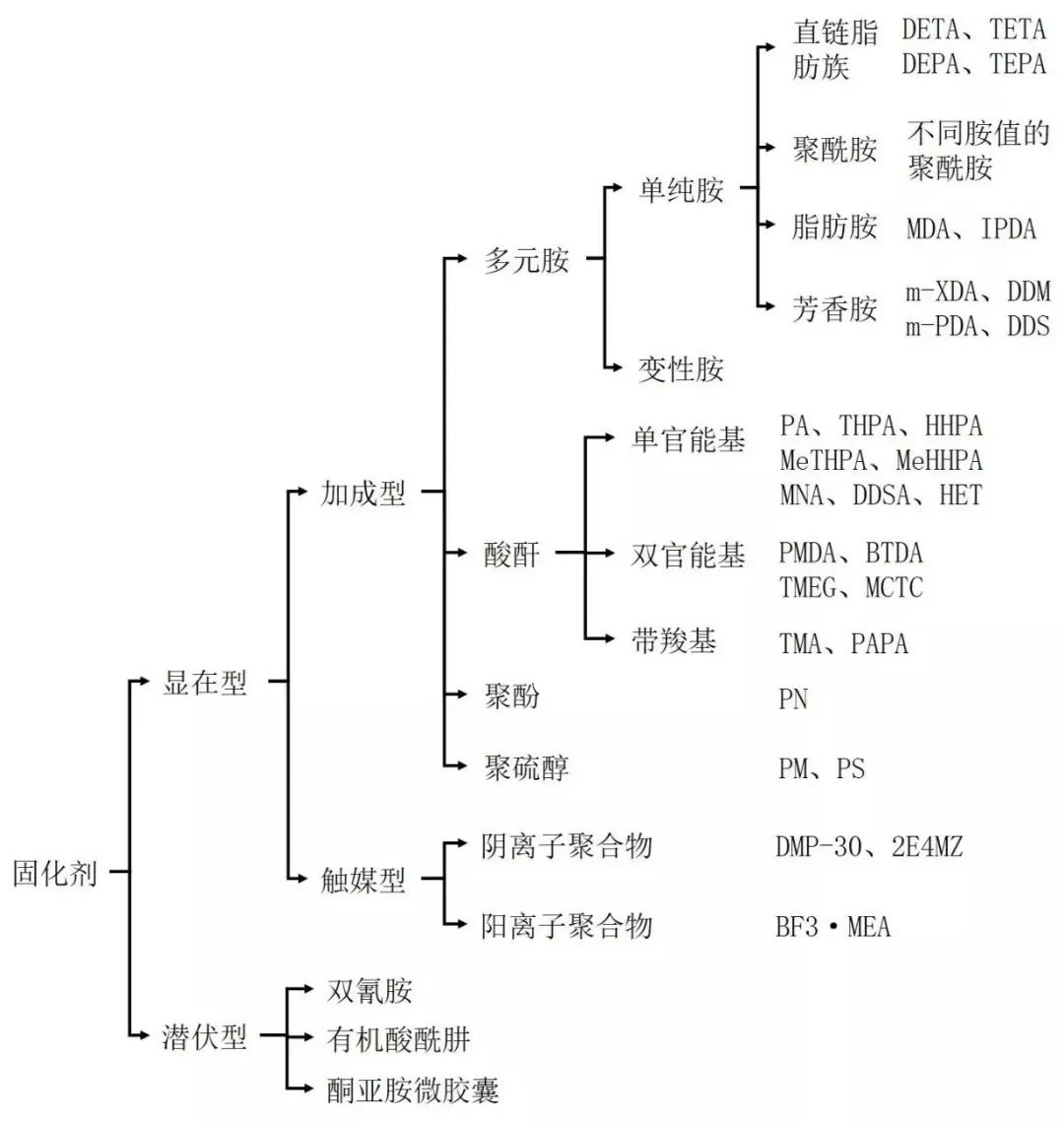

△圖2 按反應(yīng)性和化學(xué)結(jié)構(gòu)分類

1.3 按固化溫度分類

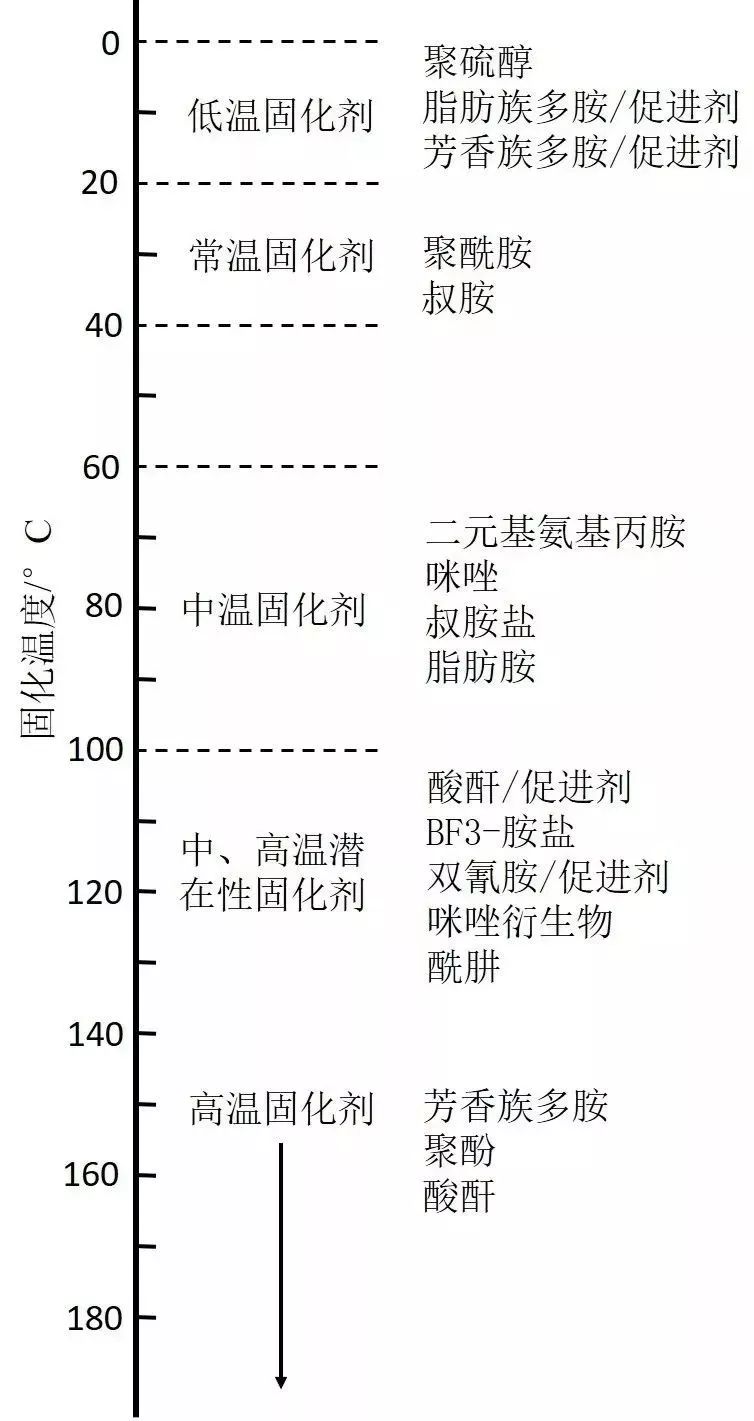

△圖3 按固化溫度分類情況

1.4 按不同用途分類

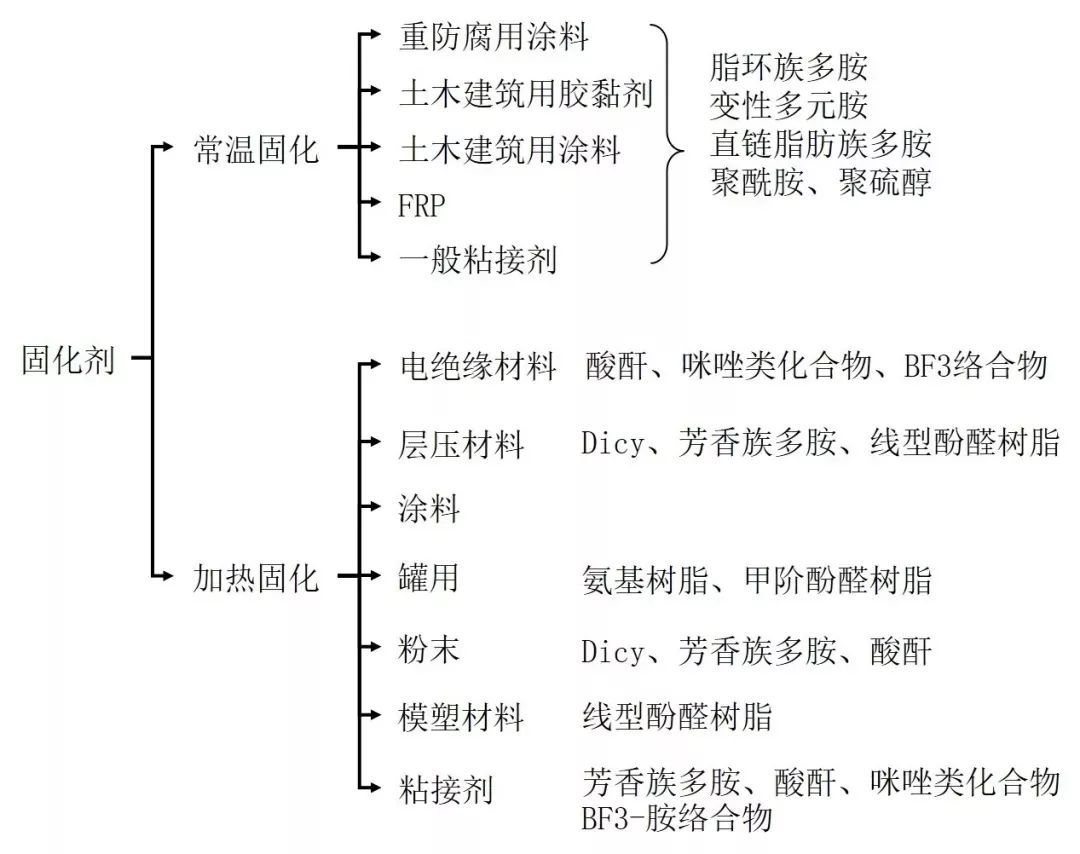

△圖4 按不同用途分類情況

**了解具有相同官能基而化學(xué)結(jié)構(gòu)不同的多胺固化劑的性狀、特點，對選擇固化劑非常重要。其主要特性（色相、熟度、適用期等）也呈一定規(guī)律性，具體如下圖5所示：

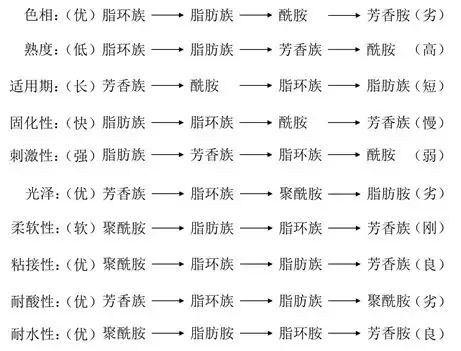

△圖5 多胺類固化劑的化學(xué)結(jié)構(gòu)和性質(zhì)

固化劑作為發(fā)揮環(huán)氧樹脂價值的一個核心物質(zhì)，固化后產(chǎn)物的性質(zhì)取決于固化劑的性能，因此對固化劑的研究之路具有深遠(yuǎn)的意義。從研究固化劑至今，結(jié)合國內(nèi)外現(xiàn)狀，目前固化劑面臨著以下一些挑戰(zhàn)與改變。

1、開發(fā)高活性耐熱性優(yōu)良的固化劑，改性聚醚胺、脂肪胺或混合復(fù)配制備高活性耐熱性固化體系。

2、韌性與強度的結(jié)合。由于傳統(tǒng)環(huán)氧樹脂在固化后性能較差，特別是韌性低、質(zhì)脆，極大影響其使用，因此提高環(huán)氧樹脂的性能就需要改進韌性。

3、固化環(huán)境，克服胺固化劑揮發(fā)性與毒性，用物理或化學(xué)法改性胺以促進室溫固化劑的發(fā)展。

4、特殊環(huán)境的適應(yīng)性與專用性。滿足潮濕、地下低溫環(huán)境或水庫大壩補修的水下等特殊環(huán)境。

5、固化劑與固化技術(shù)的匹配性。將多種固化技術(shù)（熱固化、微波固化、光固化）結(jié)合，選擇合適的固化劑或許可以綜合性能兼優(yōu)的固化產(chǎn)物。

6、加熱型潛伏性固化劑具有極大的潛力，可以繼續(xù)研究雙氰胺及其改性產(chǎn)物、有機酸酰肼、硼-胺絡(luò)合物、咪唑類、微膠囊等潛伏性固化劑。
